首頁 > 產品中心 > 磨礦分級設備 > 磨礦設備

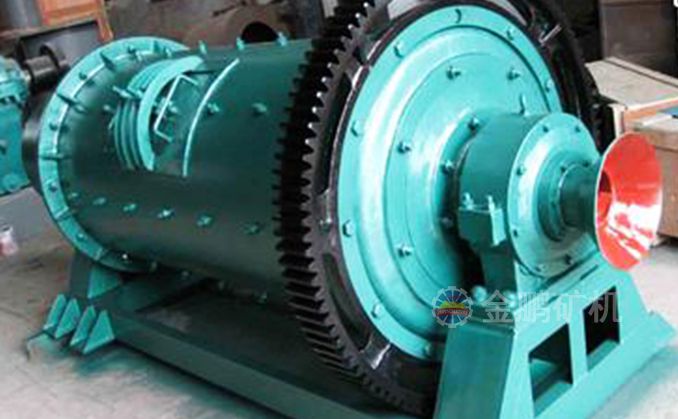

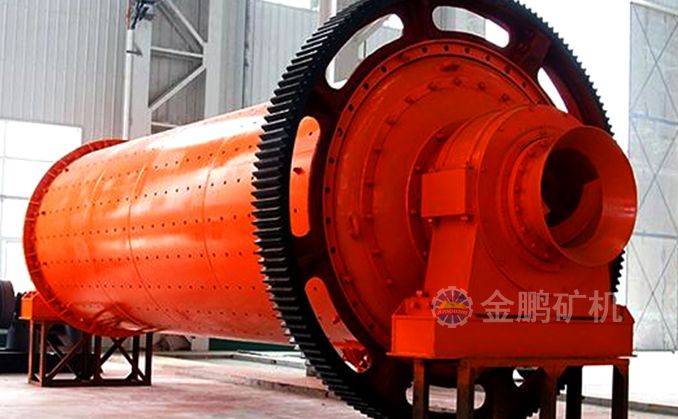

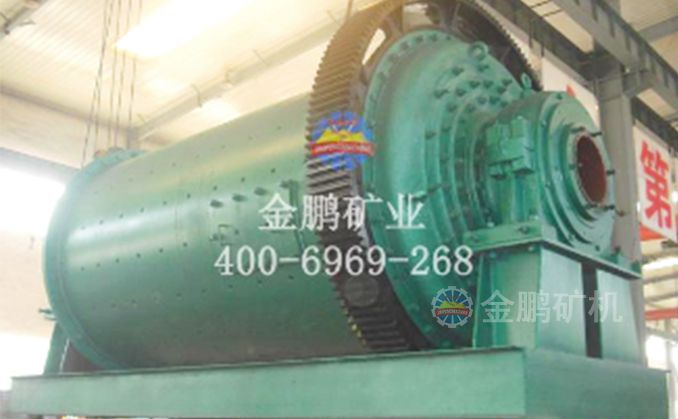

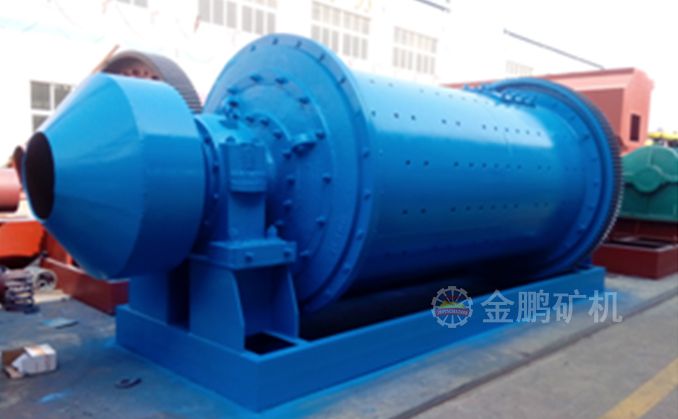

濕式節能格子型球磨機

一款采用滾動軸承的、高效節能球磨機。采用溝槽式環形襯板,增加了球礦接觸表面,加強研磨作用,且對礦石有提升能力,減小了能耗。

全國24小時客服熱線:13606388717

產品目錄

產品結構

球磨機主要由給料部、進料部、主軸承部、筒體部、傳動部、出料部與主電機等部分組成。

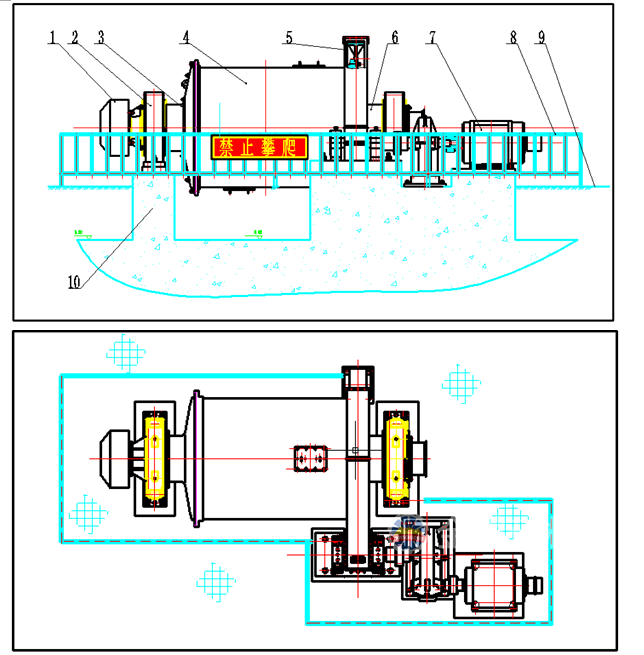

1.給料部 2.軸承部  3.進料部 4.筒體部  5.齒輪罩部 6.出料部 7.傳動部 8.活動護欄(客戶自制)9.操作平臺(客戶自制)10.基礎 11.齒輪噴霧潤滑裝置(協議)12慢傳系統(協議)


設備拆分

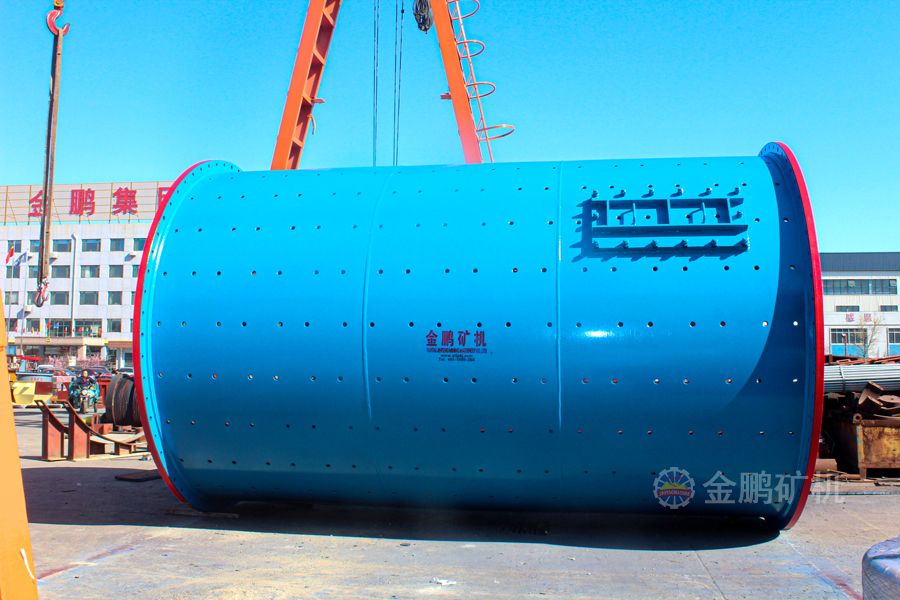

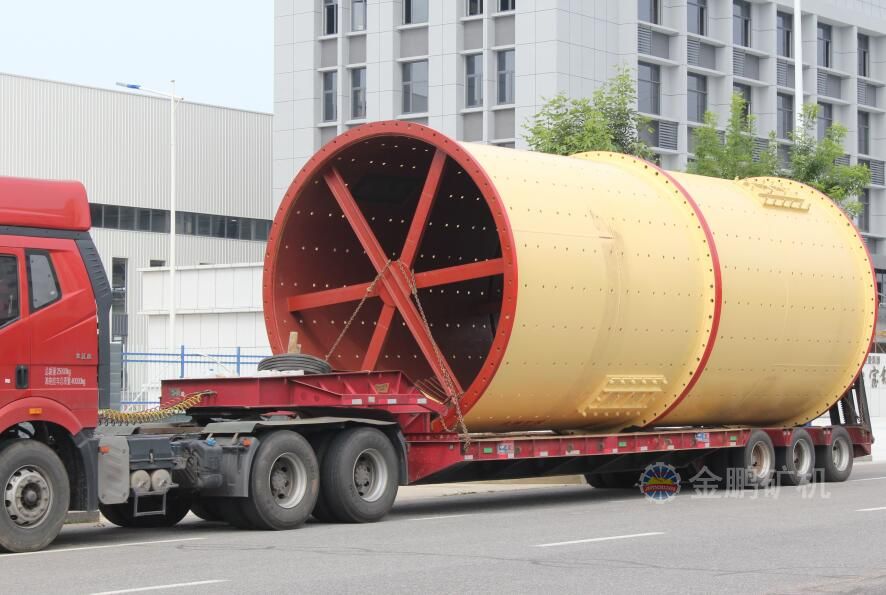

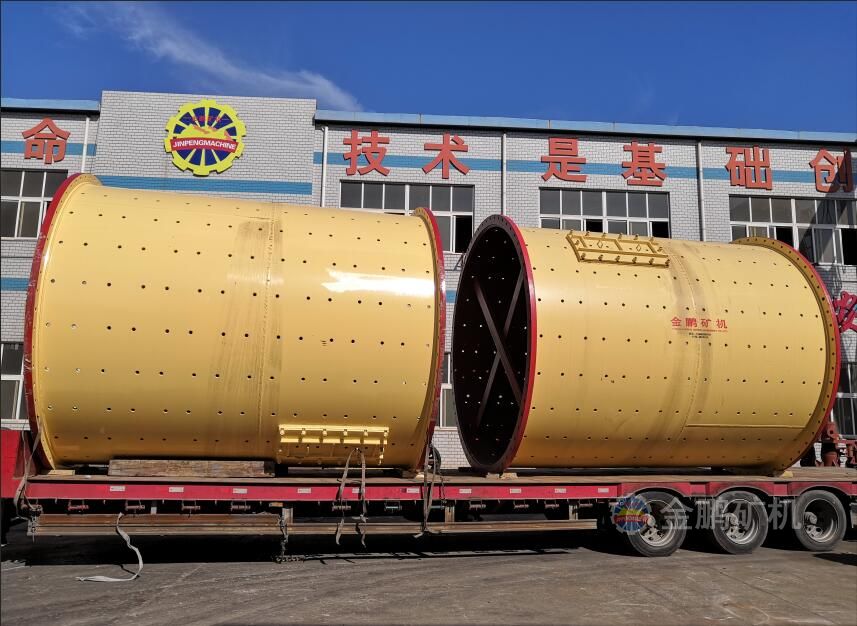

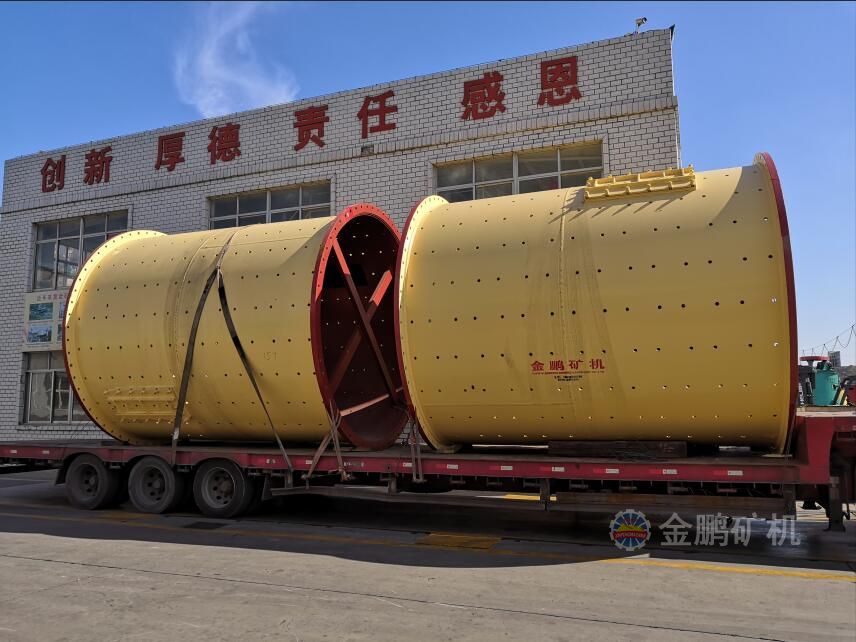

直筒節能格子型球磨機由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。



產品工作原理

直筒節能格子型球磨機主要部件是一個直徑較小而長度較大的筒體,通過傳動裝置使其緩慢轉動,物料從筒體給料端給入,在筒體內由于鋼球及礦石本身的拋落沖擊和自磨,物料得以粉碎。由于不斷給入物料,其壓力促使筒內物料由給料端向排料端移動。達到成品粒度的物料從筒體出料端排出。濕磨時,物料被水流帶出;干磨時,物料被氣流帶出。直筒節能格子型球磨機在出料端有排料格子,磨機依靠格子板強制排礦,筒體內礦漿面低,減輕礦石過磨,并防止鋼球排出。在相同生產條件下,生產能力較溢流型磨機高。筒體兩端采用滾動軸承取代滑動軸承,節能顯著。

產品優勢

1.傳動采用大型雙列調心滾子軸承代替滑動軸承,摩擦力大大降低,啟動容易、節能20-30%;

2.去掉了稀油潤滑站,主軸承采用潤滑脂潤滑,減少了看磨工的勞動強度;

3.采用波型襯板,增加了球礦接觸表面,加強研磨作用,且對礦石有提升能力,減小了能耗;

4.大排礦口,生產能力大;

5.直徑2.1米以下(不包含2.1米)小型磨機,采用整體機架,便于土建施工和設備安裝;

6.大型球磨機大小齒輪采用油霧潤滑裝置,保證大小齒輪潤滑可靠。


產品參數

濕式節能型格子球磨機技術參數
型號筒體直徑電機外形尺寸有效容積(m3)最大裝球量(t)重量
直徑長度轉速型號功率(kg)
(mm)(mm)(r/min)(kW)(mm)(mm)(mm)
MQGg 12121200120031.3Y225M-8224500210417331.12.48200
MQGg 12241200240031.3Y280M-8455764210417332.44.613200
MQGg 12401200400031.3JR117-8807990221017333.87.815932
MQGg 15151500150030.9YR280S-8555740271021702.2515100
MQGg 15301500300030.9JR117-88068002743217058.619166
MQGg 15351500350030.9JR125-8957665304021705.91019500
MQGg 15451500450030.9JR127-81309085309121706.611.322150
MQGg 18301800300025.2JR127-81308405356026206.311.830228
MQGg 18361800360025.2JR136-81808866368327858.213.835467
MQGg 18401800400025.2JR136-81809277365026208.415.737200
MQGg 21222100220024.05JR128-81557750445035336.61642500
MQGg 21302100300024.05JR137-821083304450353392043100
MQGg 21362100360024.05JR137-821089334320343310.82145833
MQGg 21402100400024.05JR138-824596544320308312.82247262.4
MQGg 21452100450024.05JR138-824599334253312513.523.650348
MQGg 24302400300022.5JR138-82808823511389412.122.558328
MQGg 24362400360022.5JR138-832094555113389414.52661308
MQGg 24422400420022.5JR138-83201022352183894163067370
MQGg 27272700270021.6JR138-832086435722467415.33083145
MQGg 27362700360021.6JR1510-8400104635942467418.43689120
MQGg 27402700400021.6JR1510-84501060959424674194298454
MQGg 27452700450021.6TDMK500-3250011471590746742345109318
MQGg 32363200360018.5TDMK630-36630124427030515025.651144241
MQGg 32453200450018.5TDMK800-36800139757030515032.865156652
MQGg 36393600390017.3TDMK1000-401000150007200546336.275168800
MQGg 36453600450017.3TDMK1250-401250150247460546341.590178240
MQGg 36603600600017.3TDMK1600-401600170007700546355.712020400


如果您正在尋找相關產品,或者有其他問題,可隨時撥打金鵬礦業機械服務熱線,或點擊下方按鈕與我們在線交流!

在線咨詢 13606388717
